電纜半導電屏蔽層電阻測試儀/電纜電阻測試儀 型號：HHY8-BT-900A

HHY8-BT-900A型電纜半導電屏蔽層電阻率測試儀是根據標GB11017-89所規定的測試方法和術標而*的，用來測試壓電纜半導電內外屏蔽層的電阻率，采用四端子電流—電壓降壓法原理，能夠有效地排除測試中產生的接觸電阻和引線電阻的影響，通過用的測試架能夠?qū)Σ煌睆降碾娎|迅速而準確地測量其屏蔽層的電阻

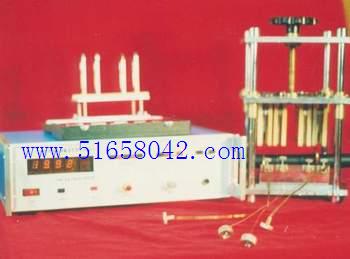

儀器由電氣箱和測試架兩大分組成，測試架具有夾持加壓機構，能夠良好地夾緊各種不同直徑的屏蔽電纜，具有環形準確度達0.3%的電位電和電流電確保儀器取樣位置精度、使用方便、外形輕巧，適應在常溫和恒溫箱中測量。電氣箱具有精度的數字電壓表，測量范圍10μV—2V。穩定性的直流恒定電流源，輸出電流從0.1μA—10mA連續可調，測量電阻率范圍寬為10-10⁴Ω·m ,測量電阻值，直接數字顯示：?jiǎn)挝?、小?shù)點也都自動顯示，儀器還有性轉換和自校能。

    本儀器適合電纜研究門，電纜廠，對于壓交聯電纜半導電屏蔽層電阻率的測試是須具備的測量手段

術標：

1．  測量范圍  電阻率 10^-5--10⁴Ω·m；電阻10^-3--10⁷Ω

2．  測量精度  ±(0.5%讀數+2字)  20MΩ量程±(3%讀數+2字)（在0.1mA、2V時）

3．  電壓量程  20 mV、200 mV、2V

4．  測試電流 0.1μA、1μA、10μA、100μA、1mA、10mA

5．  顯  示 3 1/2 位LED數字顯示0---1999、單位、小數點、性自動顯示

6．  測試架    電纜導電屏蔽層直徑：10mm—35mm

         電纜緣屏蔽層直徑：50mm—140mm

         電位電間距：50mm±0.25mm

         電流電與電位電距離>25mm

         備有13付內屏蔽電位電和電流電

  7．尺寸      電氣箱：360mm×420mm×120mm

               測試架：202mm×162mm×319mm
