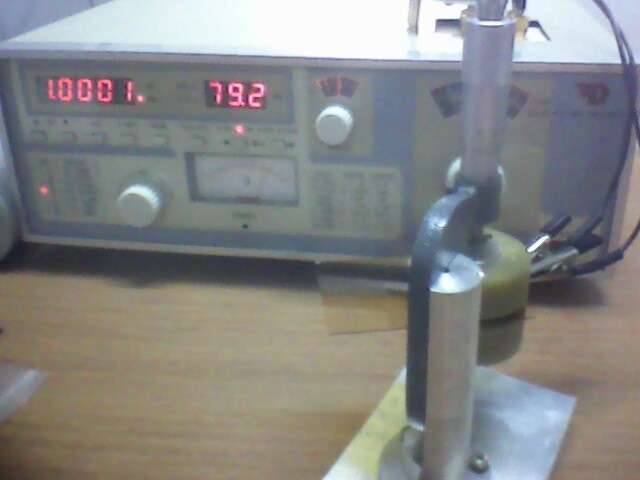

介電常數測量?jī)x/介電常數檢測儀 （固體） 型號：NDJ-DZ5001

術標

1、Q值測量

 a. Q值測量范圍：5~999

 b. Q值量程分檔：30、100、300、999、自動換擋

 c.介電常數ε范圍：0.1~20

d.標稱誤差

    頻率范圍：10kHz~10MHz；

    固有誤差：≤5%±滿度值的2%；作誤差：≤7%±滿度值的2%；

    頻率范圍：10MHz~52MHz

    固有誤差：≤7%±滿度值的2%；作誤差：≤7%±滿度值的2%。

2、電感測量

 a.測量范圍：0.1µH~1H

 b.分檔：分七個量程

      0.1~1µH，     1~10µH，    10~100µH，

      0.1~1mH,      1~10mH,     10~100mH,    100mH~1H。.

3、電容測量

a.測量范圍：1~460pF（460pF以上的電容測量見使用規則）；

b.電容量調節范圍

      主調電容器：40~500pF;

      準  確  度：150pF以下±1.5pF; 150pF以上±1%;

      微調電容量：-3pF~0~+3pF;

      準  確  度：±0.2pF.

4、振蕩頻率

 a.振蕩頻率范圍：10kHz~52MHz；

 b.頻率分檔：

        10~99 kHz                      100~999 kHz

        1 .0~9.99 MHz                  10~52MHz。

 c.頻率誤差：2×10^-4±1個字

5、Q合格示預置能，預置范圍：5~999。

6、儀器正常作條件

 a.環境溫度：0℃~+40℃；

 b.相對濕度：<80%；

 c.電源：220V±22V, 50Hz±2.5Hz。

7、試樣尺寸

圓片形：厚度0.1~1cm，直徑為Φ3~5cm

8、其他

 a.消耗率：約25W；

 b.凈重：約7㎏;

 c.尺寸外形：（l×b×h）mm：380×132×280。

9、計算

1）介電常數ε

                    ε = 14.4*

式中：C——試樣的電容量（PF），C=C₁-C_2;

      d——試樣厚度；

      Φ——試樣直徑。

2）介質損耗角正切tanδ

tanδ= * = *

3） Q值

        Q= = *
